자립식 흙막이 — 버팀보·앵커 없이 근입과 강성만으로 버티는 벽
자립식은 이름 그대로 벽이 혼자 서 있는 흙막이입니다. 버팀보도 어스앵커도 없이, 땅속에 깊이 묻힌 아랫부분(근입부)이 뒤집히지 않게 붙잡고 벽체 자체의 강성이 휘지 않게 버팁니다. 굴착 안에 걸리는 게 전혀 없어 작업이 가장 편하지만, 그만큼 깊게 팔 수 없고 벽 머리가 많이 움직인다는 한계가 있습니다.
- 분류
- 지지 방식 · 지지재 없음 (캔틸레버)
- 작업 공간
- ●●●● 가장 넓음
- 벽체 변위
- ●●●● 머리 변위가 큼
- 굴착 깊이
- 얕은 굴착 위주 (2열 자립식으로 확장)
- 공사비 · 공기
- 지지재가 없어 낮음 · 빠름
- 잘 맞는 현장
- 얕은 터파기, 관로·맨홀, 주변 영향 작은 곳
원리: 땅에 박힌 기둥처럼 버틴다

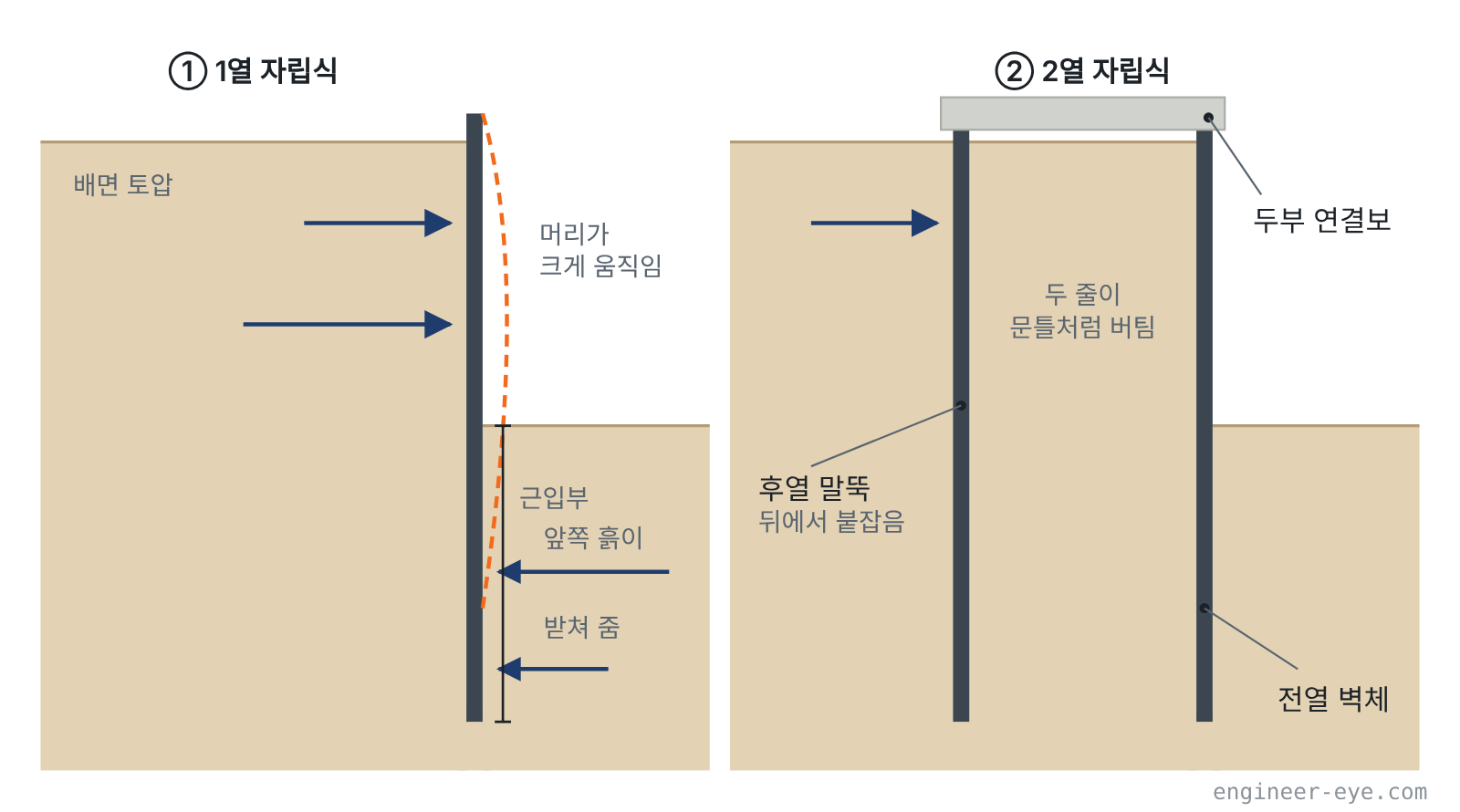

땅에 깊이 박은 말뚝 윗부분을 옆에서 밀면, 말뚝은 아래쪽 흙에 기대 버팁니다. 1열 자립식이 바로 이 원리입니다. 벽 뒤 토압이 벽을 굴착 쪽으로 밀면, 굴착 바닥 아래 근입부 앞쪽 흙이 벽을 받쳐 줍니다(수동토압). 그래서 근입이 충분히 깊고 벽체가 단단해야 합니다.
문제는 벽 머리를 받쳐 주는 게 없다는 점입니다. 굴착이 깊어질수록 머리 변위가 빠르게 커지고, 벽 뒤 지표가 내려앉습니다. 이를 보완한 것이 2열 자립식입니다. 벽 뒤에 말뚝을 한 줄 더 박고 두 줄 머리를 연결보로 묶으면, 두 말뚝이 문틀처럼 함께 버텨 변위가 크게 줄어듭니다.
형식 비교
| 형식 | 구성 | 굴착 깊이 | 변위 | 필요 공간 |
|---|---|---|---|---|
| 1열 자립식 | 벽체 한 줄(H-파일, 시트파일, CIP 등) | 얕음 | 큼 | 가장 적음 |
| 2열 자립식 | 전열 벽체 + 후열 말뚝 + 두부 연결보 | 1열보다 깊게 | 작아짐 | 뒤로 한 줄 공간 필요 |
| 보강 자립식 | 벽체 강성을 높이거나 근입부 지반을 개량 | 조건에 따라 | 보통 | 보통 |
2열 자립식에서는 앞뒤 말뚝 간격, 말뚝 사이 간격, 근입 깊이가 변위를 좌우합니다. 앞뒤 거리를 넓히고 근입을 늘릴수록 변위가 줄어드는 경향이 연구로 확인됐습니다.
자립식으로 갈지 판단하기
자립식이 가능한 깊이는 지반·지하수·벽체 강성·주변 상황에 따라 달라 숫자 하나로 정할 수 없습니다. 다음 질문에 "예"가 많을수록 자립식을 검토할 만합니다.
- 굴착이 얕고, 굴착 기간이 짧다
- 근입부 지반이 단단한 편이다 (연약 점토가 아니다)
- 지하수위가 굴착 바닥보다 낮다
- 벽 바로 뒤에 침하에 민감한 건물·관로가 없다
- 굴착 안에 장비가 자유롭게 다녀야 한다
"아니오"가 많다면 버팀보·앵커·레이커 같은 지지 방식을 더하는 쪽이 안전합니다. 지지 방식 고르는 순서는 지지방식 선정 글에 정리했습니다.
시공순서
1벽체·후열 말뚝
계획 근입까지 벽체를 세웁니다. 2열이면 후열 말뚝도 같이 박습니다.
2두부 연결
캡빔이나 연결보로 말뚝 머리를 묶습니다. 2열에선 이 연결이 핵심입니다.
3굴착·계측
단계적으로 파면서 벽 머리 변위와 배면 침하를 측정합니다.
장점과 단점
장점
- 지지재가 없어 굴착 안이 완전히 트임
- 공정이 단순하고 공기·공사비가 적음
- 이웃 땅 지하를 쓰지 않음
- 지지재 해체 공정이 없음
단점
- 깊게 팔 수 없음
- 벽 머리 변위·배면 침하가 큼
- 근입이 길어져 벽체 길이가 늘어남
- 2열 자립식은 벽 뒤 공간이 추가로 필요
시공 시 유의사항
| 항목 | 관리 포인트 | 소홀히 하면 |
|---|---|---|
| 근입 깊이 | 설계 근입 확보 확인 (항타·천공 기록) | 근입부가 밀려 벽 전체가 넘어감 |
| 과굴착 | 계획 바닥보다 더 파지 않기 | 근입부 앞 흙이 줄어 버티는 힘 감소 |
| 상재하중 | 벽 뒤 장비·자재 적치 금지 구간 지정 | 토압 증가로 변위 급증 |
| 지하수·우수 | 배면 배수, 우천 시 굴착면 보호 | 수압 증가, 근입부 지반 약화 |
| 계측 | 벽 머리 변위·배면 침하 정기 측정 | 지지재가 없어 이상 시 대응 시간이 짧음 |
| 비상 대책 | 레이커·되메우기 등 보강안 미리 준비 | 변위 증가 시 손쓸 방법이 없음 |
현장에서 자주 놓치는 것
- "조금만 더 파자"가 제일 위험하다. 자립식은 굴착 바닥 아래 흙이 벽을 붙잡고 있다. 집수정·기초 패드 때문에 벽 앞을 국부적으로 더 파면 그 자리 근입부가 약해진다. 벽 바로 앞 추가 굴착은 반드시 검토 후에.
- 벽 뒤 덤프 동선을 다시 본다. 지지재가 없는 벽 뒤로 흙 실은 덤프가 계속 다니면 설계에서 본 상재하중을 쉽게 넘긴다. 반출 동선은 벽에서 떨어뜨린다.
- 보강안을 도면에 같이 넣어 둔다. 변위가 관리 기준에 가까워지면 레이커를 대거나 앞쪽을 일부 되메워야 한다. 그때 자재를 구하러 다니면 늦다.
함께 보면 좋은 글
- 지지방식 선정: 앵커 vs 버팀보 vs 레이커
- 레이커(경사버팀대) — 자립식 보강에 자주 쓰는 지지
- 흙막이 공법 종류 총정리
참고 기준·출처
- 국토교통부 KCS 21 30 00 가설흙막이 공사, KDS 21 30 00 가설흙막이 설계기준
- Numerical Analysis of Self-Supported Earth Retaining Wall with Stabilizing Piles — 한국지반공학회논문집, 2015 (2열 자립식 변위 특성)
- 특허 KR101901377B1 자립식 흙막이 공법 — 전열·후열 말뚝 연결 방식
