스트럿(버팀보) 공법 — 띠장·버팀보·중간말뚝으로 양쪽 벽을 맞버틴다
마주 보는 흙막이 벽 사이에 강재 버팀보를 가로질러 걸어, 양쪽 벽이 서로를 받치게 하는 가장 기본적인 지지 방식입니다. 이웃 땅을 건드리지 않아 도심 현장에서 가장 많이 씁니다.
한눈에 카드 Strut · 버팀보
- 분류
- 흙막이 지지 · 내부 맞버팀식
- 굴착 내부 작업공간
- ●●●● 좁음
- 인접 대지 영향
- 없음 (대지 안에서 해결)
- 공사비 · 공기
- 낮음~중간 · 강재 임대·재사용
- 소음·진동
- 작음 (볼트 조립)
- 잘 맞는 현장
- 폭이 좁은 굴착, 대지 경계에 붙은 도심
- 흙막이 벽 엄지말뚝과 토류판으로 된 벽. 버팀보가 이 벽을 받친다.
- 띠장 벽을 따라 가로로 붙은 H형강. 토압을 모아 버팀보로 넘긴다.
- 버팀보 맞은편 띠장까지 가로지르는 H형강. 사진 앞쪽의 굵은 부재.
- 중간말뚝 긴 버팀보가 처지거나 휘지 않게 중간에서 받치는 기둥.
- 가새(브레이싱) 버팀보와 중간말뚝을 대각선으로 잡아 틀 전체의 흔들림을 막는다.
- 볼트 이음 버팀보와 중간말뚝 접합부. 수시 점검 대상.
원리: 힘을 모아서, 맞은편 벽으로 넘긴다

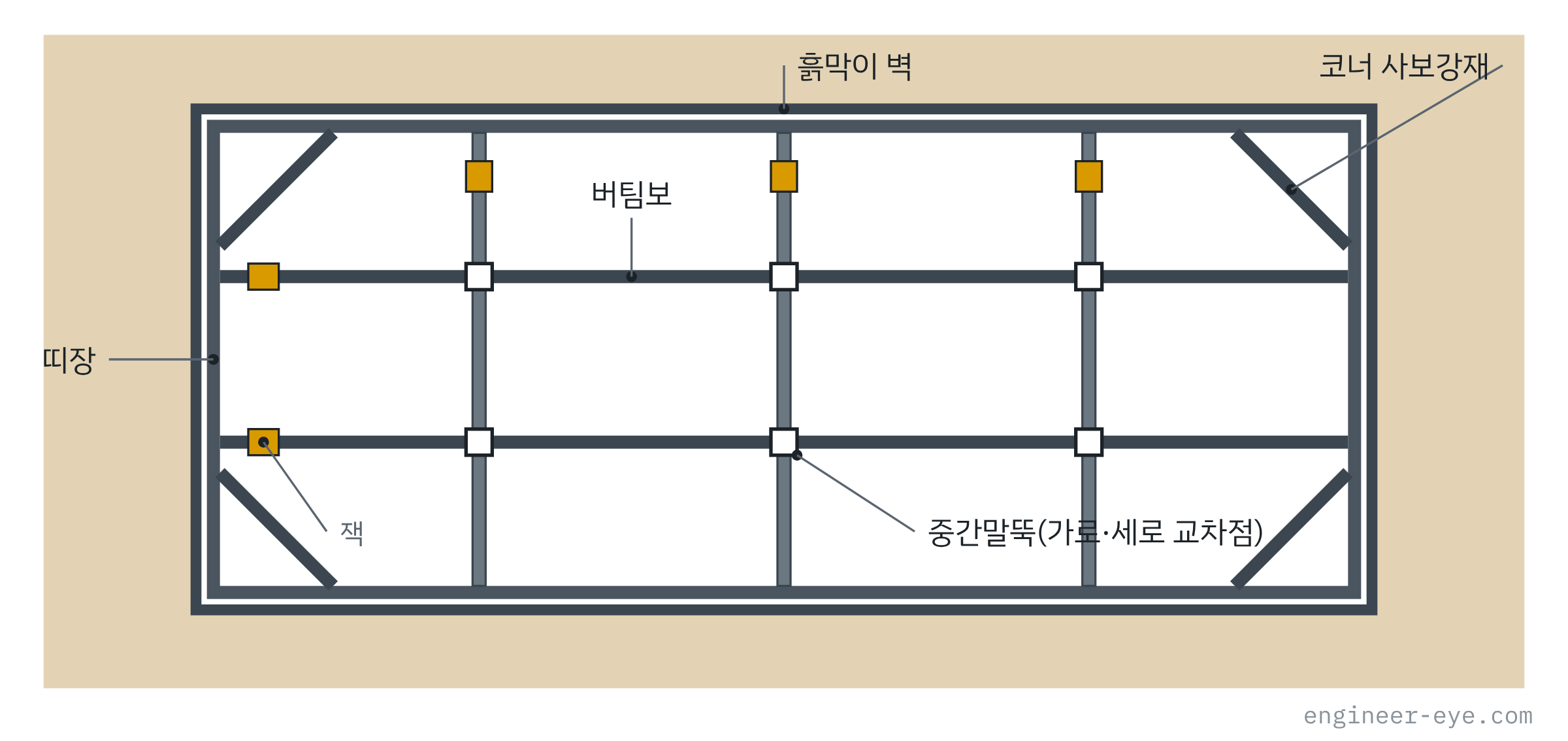

벽 뒤 흙이 미는 힘(토압)은 벽 전체에 고르게 걸립니다. 이것을 바로 버팀보로 받을 수는 없으니, 먼저 벽을 따라 가로로 붙인 띠장이 힘을 모으고, 띠장이 일정 간격의 버팀보로 힘을 넘깁니다. 버팀보는 반대편 벽의 띠장을 밀고, 반대편도 똑같이 밀어서 서로 균형을 이룹니다.

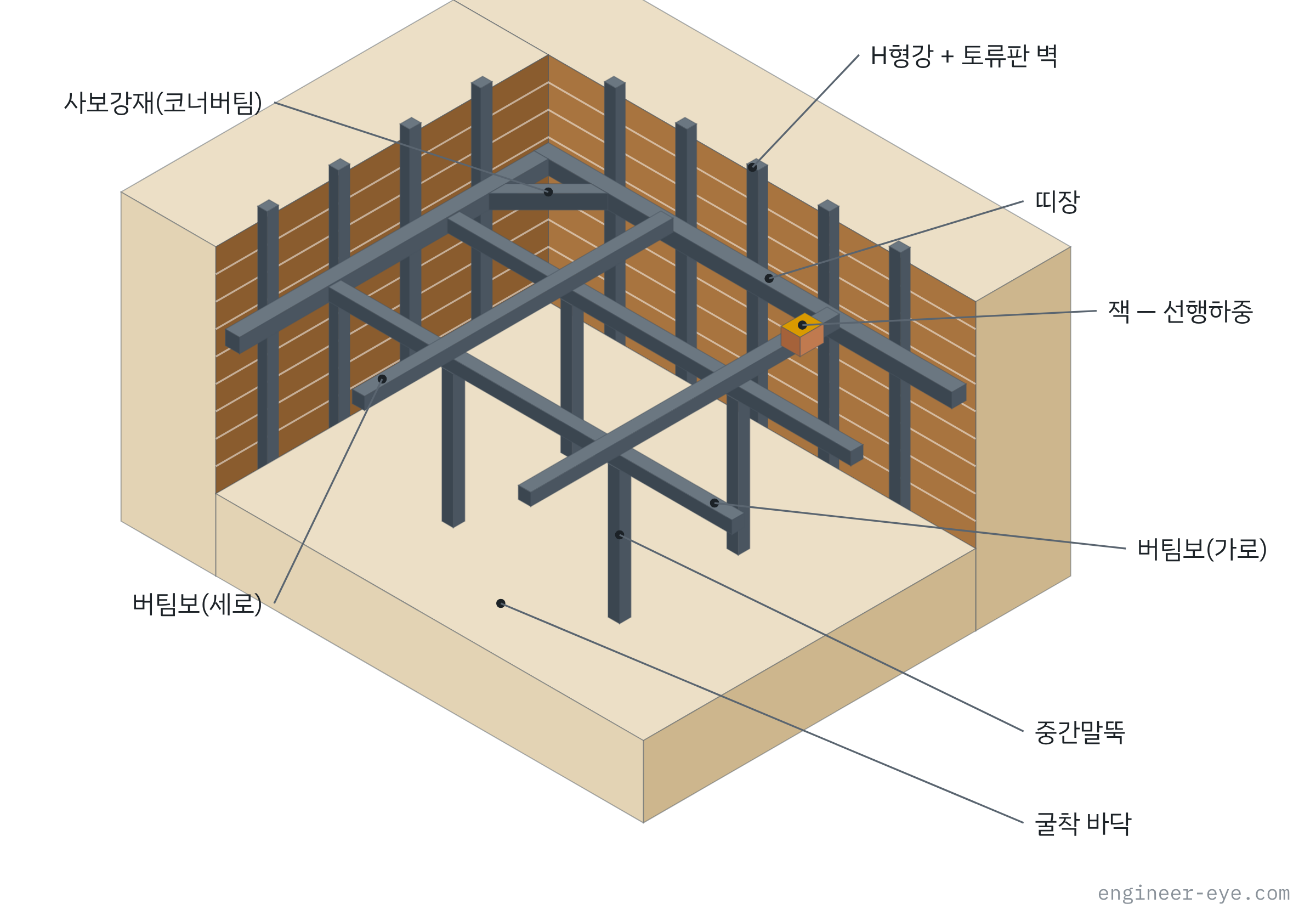

버팀보는 길고 가는 기둥을 눕혀 놓은 것과 같아서, 세게 누르면 휘어 버립니다(좌굴). 그래서 중간중간 중간말뚝을 세워 버팀보를 받치고, 모서리는 대각선 사보강재(코너버팀)로 잡습니다. 설치할 때는 잭으로 미리 밀어 넣어(선행하중) 벽과 버팀보 사이 헐거움을 없앱니다.
시공순서 6단계 (단면으로 보기)
1벽체·중간말뚝 설치
흙막이 벽과 함께 버팀보를 받칠 중간말뚝을 미리 박습니다.
21단 굴착
첫 버팀보 위치보다 조금 아래까지만 팝니다.
3브라켓·띠장 설치
벽에 받침(브라켓)을 달고 띠장을 올려 벽과 밀착시킵니다.
4버팀보·잭 설치
버팀보를 걸고 잭으로 밀어 선행하중을 준 뒤 고정합니다.
5단계 굴착 반복
파고, 띠장, 버팀보를 반복해 바닥까지 내려갑니다.
6구조물 시공하며 해체
아래 구조물이 힘을 받으면 아래 단부터 한 단씩 풉니다.
버팀보 단수·간격, 선행하중 크기는 굴착 깊이와 지반에 따라 설계로 정합니다.
장점과 단점
장점
- 이웃 땅을 쓰지 않아 협의가 필요 없음
- 지반이 연약해도 적용 가능
- 강재를 임대·재사용해 비용이 낮음
- 힘의 흐름이 단순해 계측·관리가 쉬움
단점
- 굴착 안이 부재로 막혀 장비·자재 반입이 불편
- 굴착 폭이 넓으면 버팀보가 길어져 좌굴·처짐 문제
- 구조물 시공 때 부재와 간섭, 해체 순서 관리 필요
- 볼트 풀림·온도 변화로 축력이 변함
이럴 때 쓰고, 이럴 때 피한다
쓰기 좋은 현장
- 도로·관로처럼 폭이 좁고 긴 굴착
- 대지 경계에 바짝 붙은 도심 건축 터파기
- 이웃 건물 지하층이 있어 앵커를 못 쓰는 곳
다른 공법을 검토할 현장
- 굴착 폭이 아주 넓음 → 어스앵커, 레이커
- 대형 장비가 굴착 안을 계속 다녀야 함 → 어스앵커
- 대심도 도심 건축 → 탑다운(지하 슬래브를 버팀으로)
시공 시 유의사항
| 항목 | 관리 포인트 | 소홀히 하면 |
|---|---|---|
| 중간말뚝 | 위치·수직도, 근입 확보 | 버팀보 처짐·좌굴 |
| 띠장 설치 | 벽과 띠장 사이 빈틈을 채움, 이음 위치 관리 | 힘이 한 점에 몰려 띠장 변형 |
| 설치 시기 | 굴착 직후 바로 설치, 과굴착 금지 | 벽 변위 증가, 배면 침하 |
| 선행하중 | 잭으로 설계 하중만큼 밀고 고정 | 헐거운 버팀보, 초기 변위 |
| 접합부 | 볼트 체결 확인, 수시 점검 | 축력 전달 불량, 국부 파손 |
| 계측 | 변형률계·경사계로 축력·변위 관리 | 이상 징후 놓침 |
| 해체 | 하부 구조물이 힘을 받을 수 있을 때 한 단씩 | 해체 직후 벽 변위·붕괴 |
현장에서 자주 놓치는 것
- 버팀보는 선반이 아니다. 위에 자재를 올려 두면 처짐이 커지고 좌굴에 약해진다.
- 장비가 버팀보를 건드리지 않게 동선을 정한다. 굴삭기 붐이나 자재 인양 중 충돌이 생각보다 잦다.
- 잭과 볼트를 정기적으로 본다. 낮밤 온도 차로 축력이 오르내리고, 볼트가 풀려도 겉으로는 잘 안 보인다.
- 한 단 더 파기 전에 윗단 설치를 끝낸다. "조금만 더 파고 걸자"가 가장 흔한 과굴착이다.
- 해체는 구조물 강도 확인 뒤 한 단씩. 바닥·벽체가 힘을 받기 전에 풀면 그 순간 벽이 밀린다.
비교 공법
- 어스앵커와 차이 — 앵커는 굴착 안이 넓어지는 대신 이웃 땅 지하를 써야 합니다.
- 레이커와 차이 — 레이커는 맞은편 벽 대신 굴착 바닥 받침 블록에 기대는 방식이라 넓고 얕은 굴착에 맞습니다.
- 띠장 긴장(IPS 등)과 차이 — 띠장에 강선을 걸어 긴장해 버팀보 간격을 넓히는 방식으로, 작업공간을 넓힐 때 씁니다.
참고 기준·출처
- 국토교통부 KCS 21 30 00 가설흙막이 공사, KDS 21 30 00 가설흙막이 설계기준
- KOSHA GUIDE D-C-1-2025 흙막이공사 기술지원규정 — 버팀보·띠장·중간말뚝 관리
- 특허 KR101328212B1 — 띠장과 강관 버팀보 경사 접합 구조
- 흙막이 버팀보 관련 학술발표 논문 (KoreaScience)
