어스앵커 vs 버팀보 vs 레이커 — 흙막이 지지방식 어떻게 고르나

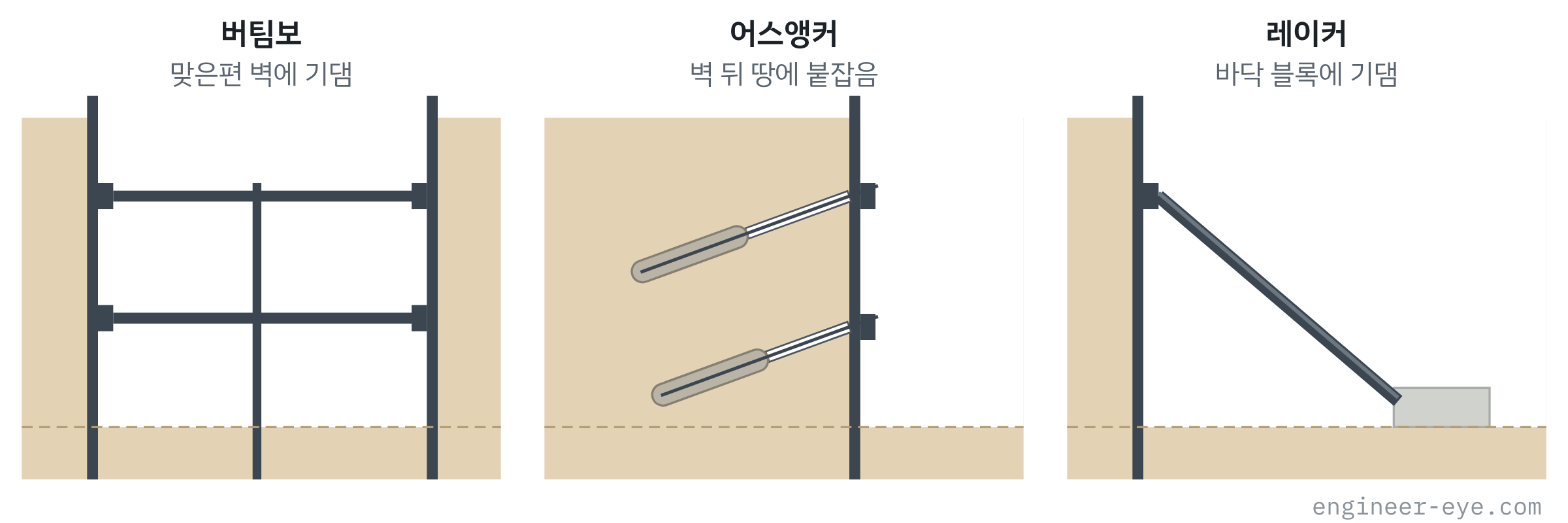

벽을 무엇으로 붙잡을지는 굴착 폭, 이웃 땅을 쓸 수 있는지, 굴착 깊이 세 가지로 대부분 정해집니다. 세 지지방식은 버티는 상대가 다릅니다. 버팀보는 맞은편 벽, 앵커는 벽 뒤 땅, 레이커는 굴착 바닥입니다.
한 줄 결론 Support system selection
- 버팀보
- 폭이 좁거나 이웃 땅을 못 쓸 때 (기본값)
- 어스앵커
- 넓은 굴착 + 이웃 땅 지하 사용 가능
- 레이커
- 넓고 얕은 굴착 + 이웃 땅 사용 불가
한 표로 비교
| 구분 | 버팀보(스트럿) | 어스앵커 | 레이커 |
|---|---|---|---|
| 무엇에 기대나 | 맞은편 벽 | 벽 뒤 땅속 정착층 | 굴착 바닥 받침 블록 |
| 굴착 내부 공간 | ●●●● 좁음 | ●●●● 넓음 | ●●●● 중앙부 넓음 |
| 이웃 땅 사용 | 없음 | 지하 사용 → 동의 필요 | 없음 |
| 잘 맞는 굴착 폭 | 좁음~중간 | 넓음 | 넓음 |
| 잘 맞는 깊이 | 얕음~깊음 | 얕음~깊음 | 얕음 |
| 연약지반 | 적용 가능 | 정착층 없으면 곤란 | 바닥 연약하면 곤란 |
| 지하수 | 영향 적음 | 천공 구멍 누수 관리 필요 | 소단 안정 관리 필요 |
| 공정 특징 | 단마다 바로 설치 | 단마다 양생·긴장 대기 | 굴착을 두 번에 나눔 |

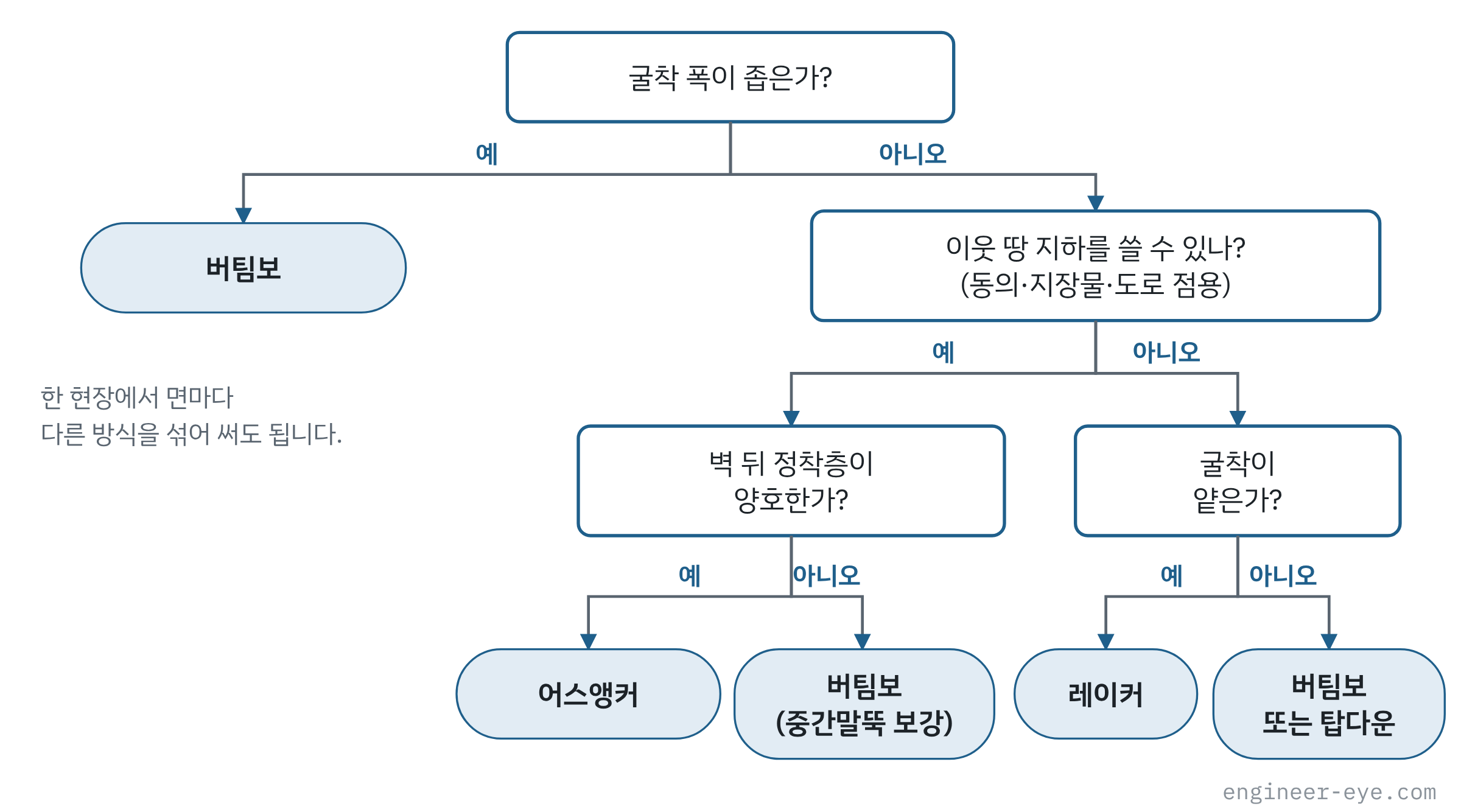

선정 흐름도
섞어 쓰는 경우가 많다
한 현장에 한 가지만 쓰라는 법은 없습니다. 실제로는 이렇게 섞는 경우가 흔합니다.
- 도로 쪽은 앵커, 건물 쪽은 버팀보 — 앵커가 지나갈 수 있는 면에만 앵커를 씁니다.
- 모서리는 사보강재, 긴 변은 버팀보 — 모서리는 가까운 두 벽끼리 받치는 게 효율적입니다.
- 상단은 레이커, 하단은 버팀보 또는 그 반대 — 깊이별로 유리한 방식을 고릅니다.
- 깊은 도심 건축은 탑다운 — 지하 슬래브를 버팀보 대신 쓰면서 위에서 아래로 내려갑니다.
헷갈리기 쉬운 부분
- 앵커 동의는 땅 주인만의 문제가 아니다. 도로 아래라면 도로 점용, 매설관 관리기관 협의도 필요하다.
- "넓으니까 레이커"가 아니라 "넓고 얕으니까 레이커"다. 깊어지면 레이커가 길어지고 소단도 커져서 오히려 불리하다.
- 버팀보는 폭만 보지 말고 장비 동선도 본다. 굴착 안에서 큰 장비가 계속 움직여야 하면 앵커가 공기를 줄일 수 있다.
함께 보면 좋은 글
참고 기준·출처
- 국토교통부 KDS 21 30 00 가설흙막이 설계기준, KCS 21 30 00 가설흙막이 공사
- KOSHA GUIDE D-C-1-2025 흙막이공사 기술지원규정 — 지지형식 분류
- 흙막이 가시설의 설계 및 시방의 주요사항 (KoreaScience)
- 흙막이 지지공법 관련 논문 (KoreaScience)
